Metoda Pengukuran Komponen Ponsel

Teknologi Support - Artikel yang lalu kita telah membahas tentang Menggunakan Multitester Sebagai Voltmeter Untuk Ponsel, kali ini kita akan membas tentang Menggunakan Multitester Sebagai Voltmeter, Artikel kali ini akan belajar bersama tentang Metoda Pengukuran, Sumber artikel : DJ Junkiee..


Untuk mengetahui jalur yang putus dari suatu rangkaian, diperlukan suatu alat ukur yang disebut Avometer. Dengan menggunakan Avometer kita dapat mengetahui baik tidaknya suatu jalur menggunakan fasilitas pengukuran Ohm.


Dalam penganalisaan jalur diperlukan sumber arus listrik yang akan diberikan kepada jalur tersebut. Perlu kita ketahui bahwa didalam Avometer sudah terdapat sumber arus yang berasal dari sebuah bateray yang telah dipasang didalam Avometer, sehingga pada waktu pengukuran tegangan bateray ini akan mengalir pada rangkaian yang diukur, walaupun hanya dapat memberikan arus yang sangat rendah.

Untuk menganalisa kerusakan jalur pada suatu rangkaian dapat dilakukan dengan dua cara, pertama pengukuran secara pararel dan pengukuran secara seri. Pada prinsipnya pengukuran tersebut sama saja, akan tetapi akan lebih akurat bila dilakukan dengan dua cara tersebut. Agar dapat lebih dipahami lagi ikuti keterangan dibawah ini :


Teknik Pengukuran Paralel

 (Gambar 1 : Teknik Pengukuran Pararel)

Pada prinsipnya pengukuran resistansi atau tahanan adalah mengukur besaran arus yang akan mengalir pada suatu rangkaian, maka bila disaat pengukuran terdapat suatu jalur yang tidak mempunyai nilai resistansi (jarum Avometer tidak bergerak sedikitpun) atau short (arum Avometer bergerak penuh ke arah kanan / 0 ohm), besar kemungkinan tidak akan ada arus listrik yang dapat mengalir dari jalur tersebut. Akan tetapi bila terdapat nilai resistansi yang kecil (jarum Avometer akan bergerak lebih jauh ke arah kanan) maka arus yang akan mengalir pada jalur tersebut sangat besar. Bila nilai resistansinya besar (Jarum Avometer hanya bergerak sedikit saja ke arah kanan) maka makin kecil arus yang akan mengalir pada rangkaian tersebut. Akan tetapi bila Avometer tidak menunjukan nilai resistansi (jarum tidak bergerak sedikitpun) maka tidak terdapat arus yang mengalir pada jalur tersebut.

Belum tentu bila dalam pengukuran tersebut tidak menujukan nilai resistansi maka dapat dipastikan jalurnya yang putus, bisa saja tidak terdapat arus yang disebabkan karena terdapat komponen yang bermasalah, mungkin rusak atau hubungannya tidak baik. Oleh karena itu cara pengukuran pararel dapat dilakukan juga untuk menganalisa kerusakan pada suatu komponen atau rangkaian.



Teknik Pengukuran Seri
Bila hasil pengukuran pararel menunjukan bahwa jalur tersebut tidak mempunyai arus, sebaiknya jangan dulu mengambil kepastian bahwa jalur tersebut putus, kita dapat meyakinkannya dengan cara pengukuran secara seri, cara ini membutuhkan skema diagram untuk mengetahui komponen yang akan dilalui oleh setiap jalurnya, pada prakteknya anda akan mengukur satu persatu disetiap komponen yang akan dilalui oleh jalur tersebut.



Metode pengukuran secara seri dapat diperlihatkan pada gambar dibawah ini :


 (Gambar 2 : Teknik Pengukuran Seri)

Berbeda dengan metoda pengukuran pararel, dimana Avometer akan menunjukan nilai resistansinya, pada metoda pengukuran seri dilakukan untuk mengetahui terhubung atau tidaknya suatu jalur. Bila hasil pengukuran menunjukan suatu nilai resistansi (tahanan) maka jalur tersebut tidak terhubung dengan baik, apalagi bila hasil pengukuran Avometer tidak bergerak sedikitpun, dipastikan jalur tersebut telah putus. Jalur tersebut normal bila jarum Avometer menunjukan “0 Ohm” (jarum Avometer bergerak penuh ke arah kanan). Seperti gambar dibawah ini:


 (Gambar 3 : Display Avometer)

Cara Menganalisa Kerusakan Jalur
Sebagai contoh kasus, disini saya akan mempraktekkan cara menganalisa jalur SIM Card pada ponsel Nokia NGAGE QD, walaupun dalam praktek ini hanya diberikan contoh pada permasalahan SIMCard saja, akan tetapi bila anda telah benar-benar paham dengan yang akan dijelaskan ini maka akan mudah dalam penganalisaan jalur pada rangkaian yang lainnya.

Pertama kali langkah yang harus dilakukan adalah mengukur nilai resistansi disetiap jalur / pin out pada Konektor atau Interface SIMCard pada PWB Ponsel. Testprobe Avometer dihubungkan secara pararel, hitam ke Ground sedangkan yang merah dihubungkan kesetiap jalur / pin out. Caranya dapat diperlihatkan pada gambar dibawah ini :

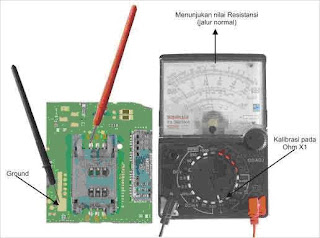

 (Gambar 4 : Mengukur  Nilai Resistansi)

Gambar diatas dapat dijelaskan sebagai berikut :
1. Setel Avometer pada kalibrasi OHM X1, karena pada setingan ini Avometer akan dapat memberikan arus yang cukup besar untuk mengalirkan arus listrik pada rangkaian yang akan kita ukur dan Avometer tidak akan terlalu peka dalam pengukurannya, terkecuali bila jarum petunjuk Avometer hanya bergerak sedikit saja, maka anda dapat menaikan kalibrasinya menjadi OHM X10 atau yang lebih diatasnya.


2. Hubungkan Testprobe yang berwarna hitam kepada Ground (Negatif) pada PWB ponsel, selanjutnya Testprobe yang berwarna merah hubungkan kepada salah satu jalur SIMCard. Anda ukur satu persatu ke semua kaki-kaki konektor SIMCard. Bila disetiap kaki konektror tersebut terdapat nilai resistansi maka dapat dipastikan jalur tersebut adalah normal / tidak bermasalah. Disaat pengukuran akan ditemukan dari salah satu jalur tersebut, dimana Avometer menunjukan 0 Ohm (jarum bergerak penuh / short) ini bisa diartikan bahwa jalur tersebut terhubung langsung dengan Ground. Akan tetapi bila salah satu kaki konektor tersebut tidak memiliki nilai resistansi, kemungkinan besar jalur tersebut telah putus, untuk meyakinkan jalur tersebut putus atau memang jalur itu adalah jalur kosong atau jalur aktif, maka anda dapat melihatnya pada skema diagram. Dapat diperlihatkan pada gambar dibawah ini :


(Gambar 5 : Skema Jalur Konektor SIM Card)

Pada “SIM READER” pin 6 (VPP), disana terlihat jelas bahwa jalur tersebut adalah jalur yang tidak digunakan, maka bila tidak terdapat nilai resistansi, keadaan tersebut adalah wajar. Pada pin 5 akan dihubungkan ke Ground, maka hal yang wajar bila hasil pengukuran jarum Avometer akan bergerak secara penuh ke arah kanan.



Menentukan Antar Blok Yang Bermasalah
Bila hasil dari pengukuran diatas terdapat salah satu jalur yang putus maka selanjutnya anda tinggal mengetahui jalur alternatif yang akan dihubungkan. Langkah inilah yang cukup memusingkan karena kita harus betul-betul memahami hubungan antar sistemnya, misalkan saja untuk permasalahan SIM Card yang sedang kita bahas ini. Sebelum melakukan pengukuran, harus diketahui hubungan antar sistem yang berkaitan dengan jalur dari konektor SIM Card ini. Bila anda belum mengetahuinya, maka diperlukan skema diagram.


 (Gambar 6 : Menentukan Antar Blok Masalah)

Dari penjelasan skema diagram diatas, terlihat bahwa jalur dari konektor SIM Card akan diteruskan kepada EMI-Filter, selanjutnya diteruskan kepada UEM. Setelah kita mengetahui hubungan antar sistem tersebut, langkah pengukuran dapat dilakukan secara bertahap dari komponen ke komponen di setiap bloknya, agar jalur alternatif yang akan di Jumper adalah jalur aktif yang semestinya tersambung tanpa harus melewati suatu rangkaian yang aktif, misalkan melakukan jumper dari konektor SIM card langsung ke UPP tanpa melewati UEM sedangkan UEM berfungsi sebagai SIM Detektor dan SIM IF, maka hal ini adalah tindakan yang salah! Ponsel tidak akan dapat bekerja dengan baik.

Yang akan menyulitkan adalah menentukan jalur dari komponen manakah jalur yang putus tersebut, apakah jalur dari konektor SIM Card kepada EMIF? atau justru yang putus adalah jalur EMIF kepada UEM?. Oleh karena itu cara pengukurannya harus secara sistematis dan berurutan berdasarkan Sistem didalamnya. Cara pengukurannya gunakan metoda pengukuran secara seri.
